Curvas de nivel en la práctica: cómo leer el terreno antes de diseñar el jardín

O El dibujo topográfico es la representación técnica y fiel del terreno, utilizada como base para cualquier proyecto paisajístico bien ejecutado. No se trata de un "dibujo artístico", sino de un registro técnico del relieve y los elementos existentes, realizado a partir de mediciones reales del lugar.

Todo comienza con el levantamiento topográfico sobre el terreno. En ese momento, un profesional de la topografía se desplaza al terreno con equipos específicos, como una estación total, un nivel o un GPS topográfico. Estos equipos miden distancias, ángulos y alturas, registrando puntos repartidos por toda la zona. Cada punto medido tiene coordenadas (X e Y) y una cota (Z), que indica la altura en relación con un nivel de referencia.

Estos puntos se recogen principalmente en los cambios de relieve (donde el terreno sube, baja o cambia de inclinación), además de los elementos existentes, como muros, edificios, árboles, aceras, vallas, postes y límites de la parcela. Cuanto más irregular es el terreno, mayor es la cantidad de puntos necesarios para que el dibujo represente la realidad con precisión.

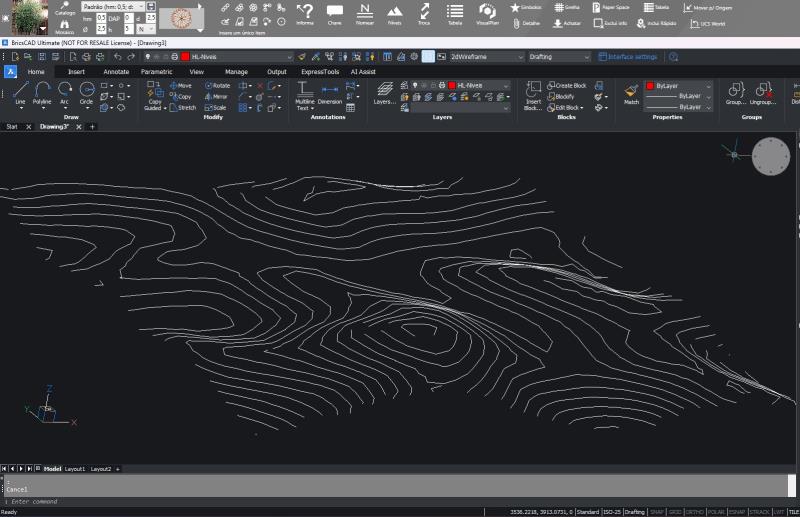

Después del levantamiento en el campo, los datos se transfieren al ordenador y se procesan en programas de diseño técnico, normalmente CAD. A partir de las cotas medidas, el programa genera las curvas de nivel, que son líneas que conectan puntos de la misma altura. Estas curvas permiten visualizar el relieve: las áreas planas aparecen con curvas más espaciadas, mientras que las áreas inclinadas aparecen con curvas más próximas entre sí.

La definición de la equidistancia de las curvas de nivel es una etapa importante del diseño. La equidistancia es la diferencia de altura entre una curva y otra (por ejemplo, curvas cada 0,50 m o 1,00 m). En los proyectos paisajísticos se suelen utilizar equidistancias menores, ya que muestran el relieve con más detalle, lo que es esencial para el drenaje, la implantación de caminos, escaleras, muros y zonas ajardinadas.

Una vez generadas las curvas, el diseño topográfico se finaliza con la organización gráfica: aplicación de la escala correcta, indicación del norte, cotas altimétricas, leyenda e identificación de los elementos existentes. El resultado es un plano técnico que sirve como base obligatoria para el proyecto paisajístico, garantizando que todas las decisiones de diseño estén alineadas con la realidad del terreno.

Para el paisajista, comprender cómo se realiza este diseño ayuda a interpretar correctamente el relieve, prever el comportamiento del agua, definir niveles, elegir soluciones constructivas adecuadas y dialogar con seguridad con topógrafos, arquitectos e ingenieros. Aunque no realice el levantamiento, este conocimiento técnico es fundamental para transformar el terreno real en un proyecto funcional, viable y bien resuelto.

Como complemento a la comprensión de las curvas de nivel, hoy en día existen herramientas que facilitan mucho el acceso a la información topográfica, especialmente en las fases iniciales del proyecto paisajístico. Un ejemplo es AutoLANDSCAPE, un software que funciona como complemento para programas CAD, integrando recursos específicos para el paisajismo directamente en el entorno de diseño técnico.

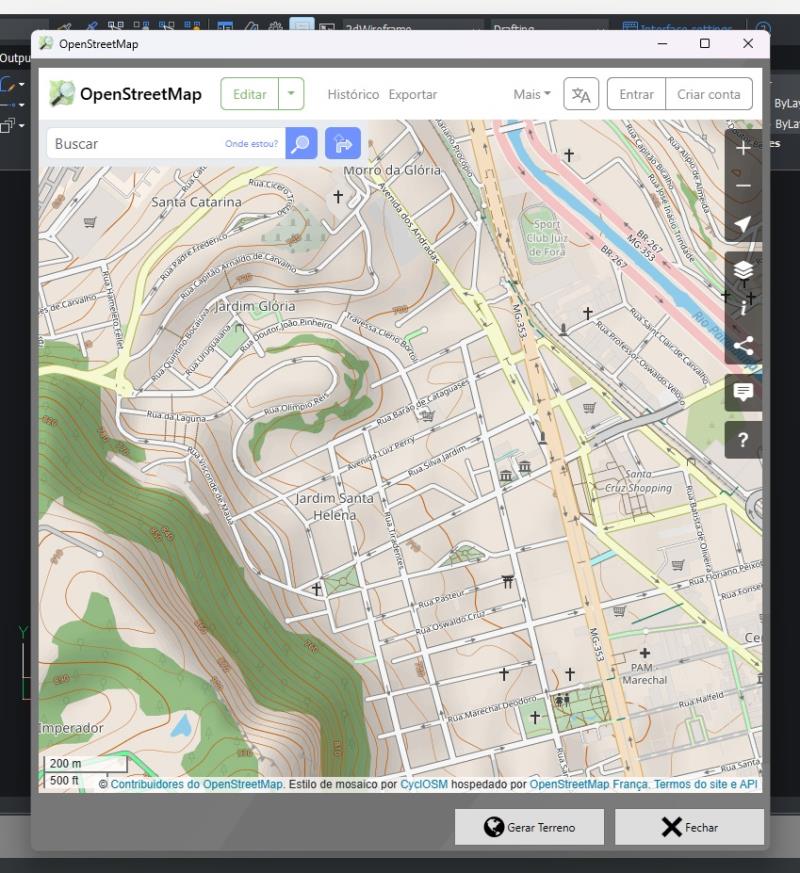

Dentro de AutoLANDSCAPE, el paisajista tiene acceso a una herramienta de integración con Open Street Map (OSM). A partir de ella, es posible localizar el área del proyecto utilizando direcciones o navegación visual por coordenadas, de forma sencilla e intuitiva. Después de seleccionar la región deseada, el programa importa automáticamente las curvas de nivel en formato CAD, listas para ser utilizadas en el diseño.

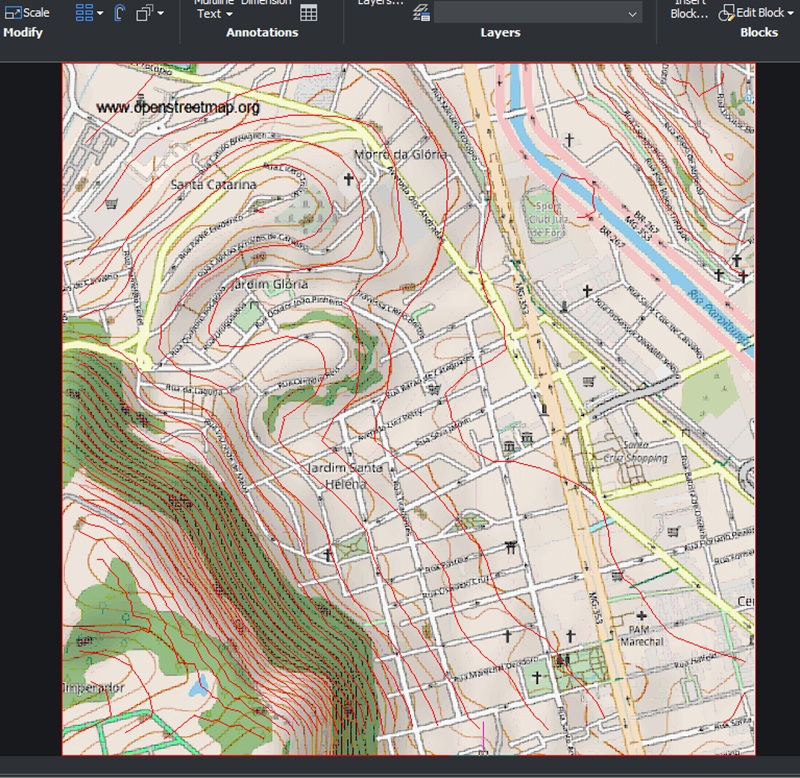

Es importante destacar que esta herramienta no importa imágenes de satélite. Lo que se incorpora al proyecto es un mapa vectorial genérico, que contiene vías, límites y otras referencias disponibles en Open Street Map, además de las curvas de nivel correspondientes a la topografía del área seleccionada. Estos elementos llegan organizados en el archivo CAD, lo que permite al paisajista trabajar directamente sobre una base técnica consistente.

En la práctica, esto supone un gran ahorro de tiempo y un aumento de la productividad. En lugar de iniciar el proyecto sin referencias altimétricas o depender inmediatamente de un levantamiento topográfico detallado, el profesional puede obtener una lectura inicial del relieve, comprender las inclinaciones, los desniveles y el comportamiento general del terreno. Esta información es especialmente útil para estudios preliminares, anteproyectos y análisis de viabilidad.

Aunque no sustituye a un levantamiento topográfico realizado por un profesional cualificado cuando la obra requiere una mayor precisión, el uso de las curvas de nivel obtenidas a través de AutoLANDSCAPE permite tomar decisiones más conscientes desde el inicio del proyecto. Los caminos, mesetas, áreas de drenaje, escaleras y volúmenes de tierra pueden diseñarse con más criterio, reduciendo el trabajo adicional y los errores conceptuales.

Así, la integración entre curvas de nivel, CAD y bases de datos geográficas representa un avance importante para el paisajismo contemporáneo, acercando al paisajista a la comprensión técnica del terreno y fortaleciendo la relación entre creatividad, viabilidad y responsabilidad constructiva.
